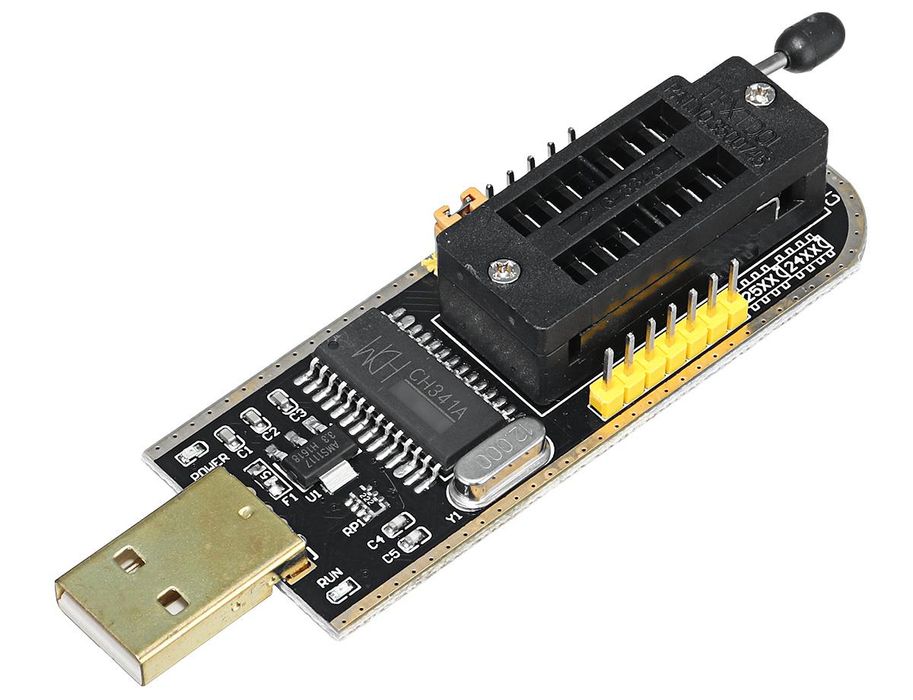

Mini programmer CH341A, dapat digunakan untuk mem-flash BIOS komputer dan firmware router.
Program ini telah diperbarui ke versi 2.21. Pembaruan ini menghadirkan dukungan penuh untuk programmer CH341A dan CH347. Dengan CH347, proses pembacaan dan penulisan data akan jauh lebih cepat. Selain itu, beberapa bug perangkat lunak telah diperbaiki dan kompatibilitas dengan chip seri 24 telah ditingkatkan.

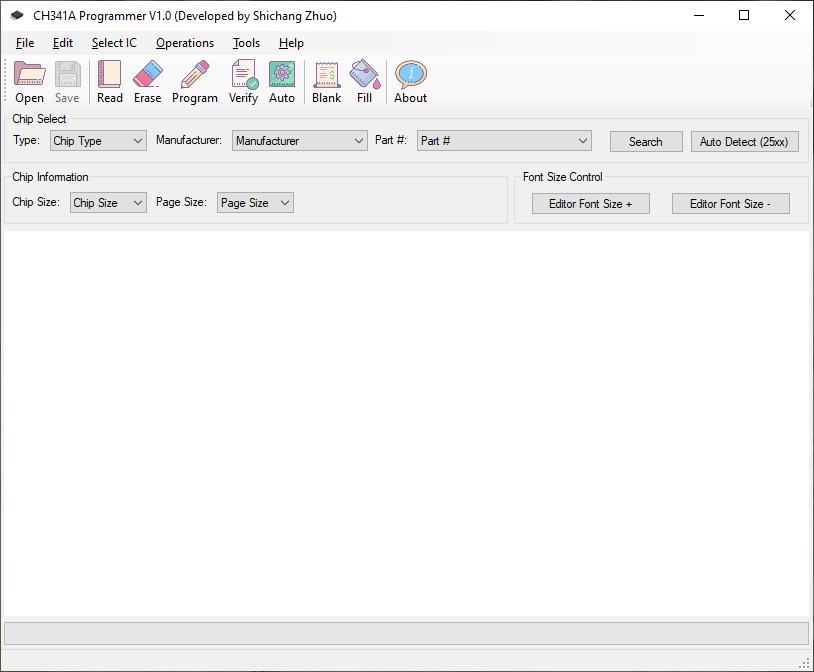

Langkah 1: Jendela Utama
Di halaman utama, kamu bisa menemukan semua yang kamu butuhkan untuk baca dan tulis data di chip Flash NOR/EEPROM. Semua fitur bisa diakses lewat menu atau langsung dari tampilan utama.
Program ini punya fitur edit bawaan (HEX editor) untuk ubah data yang udah dibaca dari chip. Misalnya, kamu bisa tambahin kode MAC ke firmware router sebelum tulis ke chip.
Untuk memudahkan edit file, ada banyak fitur bantu seperti salin, tempel, dan cari.
Langkah 2: Pemilihan Chip
Pilih chip dulu:
- Cari semua chip: Klik tombol “Cari”, lalu tulis nama chip yang kamu cari. Hasilnya akan muncul.
- Chip seri 24 (I2C): Kamu harus pilih sendiri dari daftar karena chip ini nggak punya ID khusus.
- Chip seri 25 (SPI): Klik “Deteksi Otomatis” untuk cari ID chip. Kalau ketemu, kamu bisa pilih chipnya.
Langkah 3: Baca Chip
Tekan tombol “Baca” untuk ambil data dari chip yang sudah kamu pilih. Nanti datanya akan langsung muncul di editor HEX.
Kalau kamu sudah selesai edit, klik tombol “Simpan” untuk simpan perubahannya.

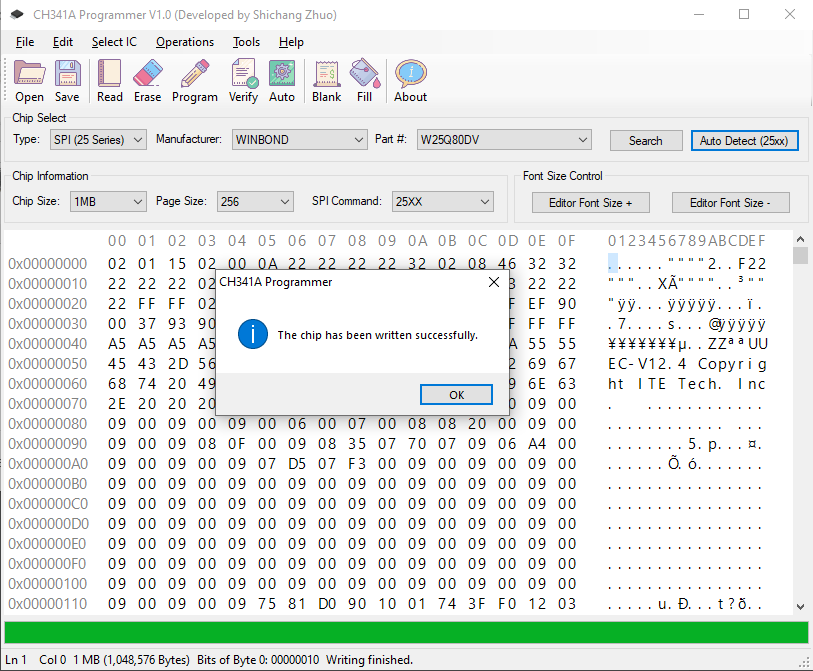

Langkah 4: Program Chip
Mau buka file yang sudah ada? Klik aja tombol “Buka”. Datanya nanti langsung muncul di tempat edit. Kalau udah selesai edit, klik “Program” untuk tulis ke chip.
Ada tombol “Program Otomatis” juga, nanti programnya bakal cek lagi datanya setelah ditulis. Untuk chip SPI, datanya bakal dihapus dulu sebelum ditulis. Tapi kalau mau, kamu juga bisa hapus datanya sendiri.

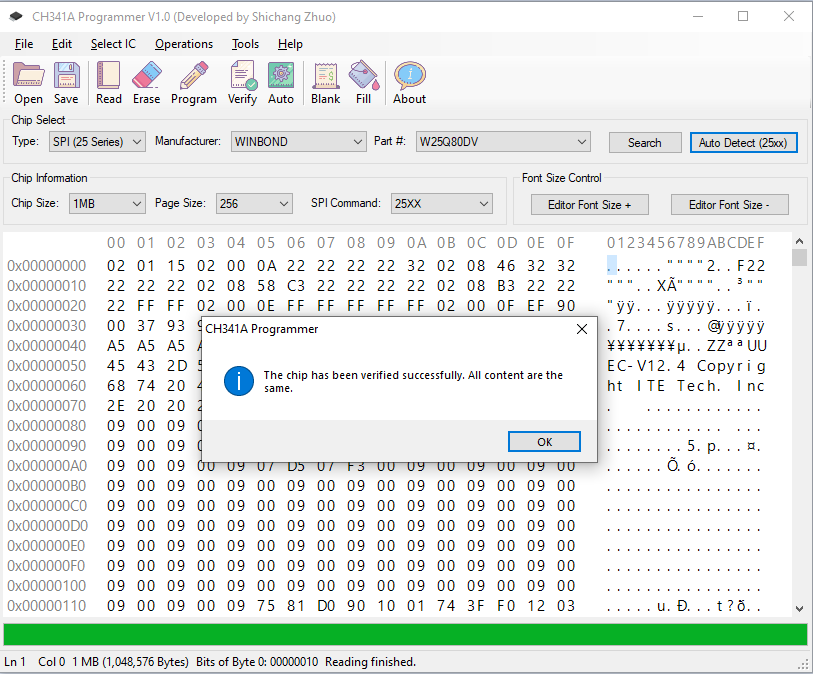

Langkah 5: Verifikasi Chip
Setelah kamu baca atau tulis data di chip, sebaiknya cek lagi datanya. Kamu bisa bandingkan data di chip dengan data yang ada di layar edit dengan klik tombol “Verifikasi”.
Langkah 6: Pemotong File
Program ini punya fitur untuk potong-potong file. Jadi, kamu bisa ambil bagian tertentu dari file yang lagi kamu edit, terus simpan sebagai file baru. Fitur ini berguna banget kalau lagi kerja sama firmware router. Misalnya, kamu bisa ambil 64KB terakhir dari file firmware buat simpan info ART router kamu.
Langkah 7: Penggabungan File
Selain bisa potong file, program ini juga bisa gabungin dua file jadi satu. Fitur ini berguna banget kalau kamu kerja sama BIOS laptop yang pakai dua chip. Dengan gabungin dua filenya, kamu bisa proses semua datanya sekaligus.
Langkah 8: Unduh Program
Klik tautan ini untuk download program dan kode sumbernya: https://drive.google.com/drive/folders/17xf3EKIPe2Nhx2obE235PBRnkSKaU4uv?usp=sharing
