Pengertian VLAN:
VLAN (Virtual Local Area Network) adalah teknologi yang membagi sebuah jaringan fisik menjadi beberapa jaringan logis yang terpisah. Meskipun perangkat-perangkat tersebut terhubung ke switch yang sama, mereka dapat dikelompokkan ke dalam VLAN yang berbeda, seolah-olah mereka terhubung ke switch yang berbeda. Ini dilakukan secara virtual melalui konfigurasi perangkat jaringan, bukan dengan pemisahan fisik kabel.
Cara Kerja VLAN:
VLAN bekerja dengan menambahkan tag khusus ke setiap frame data yang dikirim melalui jaringan. Tag ini berisi informasi VLAN ID, yang mengidentifikasi VLAN mana frame tersebut menjadi anggotanya. Switch kemudian menggunakan informasi ini untuk meneruskan frame hanya ke port-port yang termasuk dalam VLAN yang sama.
Manfaat VLAN:
- Keamanan: VLAN meningkatkan keamanan dengan memisahkan lalu lintas jaringan antar departemen atau kelompok pengguna. Hal ini mencegah akses yang tidak sah ke data sensitif.
- Kinerja: VLAN mengurangi lalu lintas broadcast dan collision domain dengan membatasi broadcast hanya dalam VLAN yang sama. Ini meningkatkan kinerja jaringan secara keseluruhan.
- Fleksibilitas: VLAN memudahkan pengelolaan jaringan dengan mempermudah penambahan, pemindahan, atau perubahan konfigurasi perangkat tanpa perlu mengubah koneksi fisik.
- Efisiensi Biaya: VLAN dapat mengurangi kebutuhan perangkat keras seperti router dan switch dengan memanfaatkan infrastruktur yang ada secara lebih efisien.
Jenis-Jenis VLAN:
Ada beberapa metode yang digunakan untuk menerapkan VLAN, masing-masing dengan cara kerja dan kelebihannya sendiri. Berikut adalah penjelasan lengkapnya:
1. Port-based VLAN (VLAN Berbasis Port):
- Cara Kerja: Ini adalah metode yang paling umum dan sederhana. VLAN dibuat berdasarkan port pada switch. Semua perangkat yang terhubung ke port yang sama akan berada di VLAN yang sama. Misalnya, port 1-5 bisa dikonfigurasi untuk VLAN 10 (Departemen Pemasaran), dan port 6-10 untuk VLAN 20 (Departemen Keuangan).
- Kelebihan: Mudah dikonfigurasi dan diimplementasikan. Cocok untuk jaringan kecil hingga menengah dengan konfigurasi yang relatif statis.
- Kekurangan: Kurang fleksibel jika perangkat perlu dipindahkan ke lokasi lain yang terhubung ke port yang berbeda. Administrator harus mengkonfigurasi ulang port switch.
2. MAC-based VLAN (VLAN Berbasis MAC Address):
- Cara Kerja: VLAN dibuat berdasarkan MAC address (Media Access Control address) dari perangkat. Switch mempelajari MAC address perangkat dan memasukkannya ke VLAN yang sesuai.
- Kelebihan: Lebih fleksibel daripada port-based VLAN karena perangkat dapat dipindahkan ke port mana pun di switch, dan switch akan secara otomatis menempatkannya di VLAN yang benar berdasarkan MAC address-nya.
- Kekurangan: Membutuhkan database MAC address yang harus dikelola. Konfigurasi bisa lebih rumit daripada port-based VLAN.
3. Protocol-based VLAN (VLAN Berbasis Protokol):
- Cara Kerja: VLAN dibuat berdasarkan protokol jaringan yang digunakan, seperti IP, IPX, atau AppleTalk. Switch memeriksa header paket data untuk menentukan protokol yang digunakan dan kemudian meneruskan paket ke VLAN yang sesuai.
- Kelebihan: Berguna untuk memisahkan lalu lintas berdasarkan jenis aplikasi atau layanan yang berjalan di jaringan.
- Kekurangan: Kurang umum digunakan dibandingkan port-based dan MAC-based VLAN. Konfigurasi lebih kompleks.
4. Subnet-based VLAN (VLAN Berbasis Subnet):
- Cara Kerja: VLAN dibuat berdasarkan subnet IP address. Perangkat yang berada dalam subnet IP yang sama akan ditempatkan di VLAN yang sama.
- Kelebihan: Memudahkan pengelolaan jaringan yang menggunakan pengalamatan IP yang terstruktur.
- Kekurangan: Membutuhkan perencanaan pengalamatan IP yang matang.
5. VLAN Tagging (Penandaan VLAN):
- Cara Kerja: Ini bukan metode pembuatan VLAN, tetapi mekanisme penting yang memungkinkan lalu lintas dari beberapa VLAN untuk melewati link yang sama (misalnya, link antar switch). Setiap frame data diberi “tag” yang berisi informasi VLAN ID. Switch kemudian menggunakan tag ini untuk memastikan frame diteruskan ke VLAN yang tepat.
- IEEE 802.1Q: Standar yang mendefinisikan format tag VLAN.
Contoh Pemanfaatan VLAN:
Berikut beberapa contoh penerapan VLAN dalam berbagai skenario:
- Perkantoran:
- Departemen yang Terpisah: Sebuah perusahaan dapat membuat VLAN terpisah untuk setiap departemen, seperti Keuangan, Pemasaran, dan SDM. Ini mencegah akses silang yang tidak diinginkan dan meningkatkan keamanan data.
- Jaringan Tamu (Guest Network): VLAN dapat digunakan untuk membuat jaringan tamu yang terpisah dari jaringan internal perusahaan, memberikan akses internet tanpa mengganggu keamanan jaringan internal.

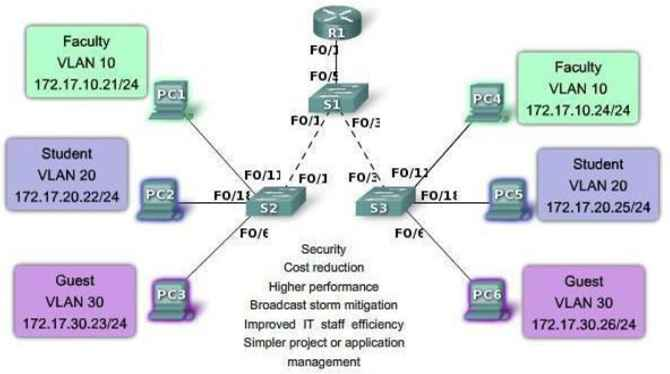

- Sekolah/Universitas:
- Siswa dan Staf: VLAN dapat memisahkan jaringan untuk siswa dan staf, membatasi akses siswa ke sumber daya yang hanya boleh diakses oleh staf.
- Laboratorium Komputer: VLAN dapat digunakan untuk mengisolasi jaringan laboratorium komputer, mencegah penyebaran virus atau malware ke jaringan utama.
- Pusat Data:
- Server yang Terpisah: VLAN dapat digunakan untuk memisahkan server web, server database, dan server aplikasi, meningkatkan keamanan dan kinerja.
- Pengujian dan Pengembangan: VLAN dapat digunakan untuk membuat lingkungan pengujian yang terisolasi, mencegah dampak perubahan pada sistem produksi.
- Jaringan VoIP (Voice over IP):
- Prioritas Lalu Lintas Suara: VLAN dapat digunakan untuk memprioritaskan lalu lintas suara VoIP, memastikan kualitas panggilan yang baik dengan memisahkan lalu lintas suara dari lalu lintas data lainnya.
Keanggotaan VLAN dapat diklasifikasikan menjadi dua kategori utama:
1. VLAN Statis (Static VLAN):
- Juga dikenal sebagai: Port-based VLAN (VLAN berbasis port).
- Cara Kerja: Administrator jaringan secara manual mengkonfigurasi setiap port switch untuk menjadi anggota VLAN tertentu. Misalnya, port 1-5 ditetapkan ke VLAN 10, dan port 6-10 ditetapkan ke VLAN 20.
- Keanggotaan: Keanggotaan VLAN ditentukan berdasarkan port fisik switch. Perangkat yang terhubung ke port tersebut secara otomatis menjadi anggota VLAN yang telah dikonfigurasi untuk port tersebut.
- Kelebihan:
- Sederhana dan mudah dikonfigurasi.
- Keamanan yang lebih baik karena keanggotaan dikontrol secara eksplisit oleh administrator.
- Cocok untuk jaringan kecil hingga menengah dengan konfigurasi yang relatif tetap.
- Kekurangan:
- Tidak fleksibel. Jika perangkat dipindahkan ke port yang berbeda, administrator harus mengkonfigurasi ulang port switch secara manual.
- Tidak efisien untuk jaringan yang besar dan dinamis dengan seringnya perubahan perangkat.
Contoh:
Di sebuah kantor, semua komputer di departemen pemasaran terhubung ke port 1-5 switch, yang telah dikonfigurasi untuk VLAN 10. Semua komputer di departemen keuangan terhubung ke port 6-10, yang telah dikonfigurasi untuk VLAN 20. Jika salah satu komputer pemasaran dipindahkan ke port 7, komputer tersebut tidak akan lagi berada di VLAN 10 dan tidak dapat berkomunikasi dengan komputer pemasaran lainnya sampai administrator mengkonfigurasi ulang port 7 ke VLAN 10.
2. VLAN Dinamis (Dynamic VLAN):
- Cara Kerja: Keanggotaan VLAN ditentukan secara otomatis oleh perangkat lunak atau protokol, bukan konfigurasi manual pada port switch.
- Metode Penentuan Keanggotaan:
- MAC Address: Switch mempelajari MAC address perangkat dan memasukkannya ke VLAN yang sesuai berdasarkan database atau server khusus (misalnya, VMPS – VLAN Management Policy Server).
- Protokol: Switch memeriksa protokol jaringan yang digunakan oleh perangkat (misalnya, IP, IPX) dan menempatkannya di VLAN yang sesuai.
- Autentikasi: Perangkat harus melalui proses autentikasi sebelum diizinkan bergabung dengan VLAN.
- Kelebihan:
- Lebih fleksibel daripada VLAN statis. Perangkat dapat dipindahkan ke port mana pun dan secara otomatis bergabung dengan VLAN yang benar.
- Mengurangi beban administrasi karena konfigurasi tidak perlu diubah setiap kali ada perubahan perangkat.
- Cocok untuk jaringan yang besar dan dinamis dengan seringnya perubahan perangkat.
- Kekurangan:
- Konfigurasi lebih kompleks daripada VLAN statis.
- Membutuhkan perangkat lunak atau server tambahan (misalnya, VMPS).
- Potensi masalah keamanan jika database MAC address atau sistem autentikasi terkompromi.
Contoh:
Seorang pengguna membawa laptopnya ke kantor dan menghubungkannya ke port switch mana pun. Switch memeriksa MAC address laptop tersebut dan mencarinya di database VMPS. Jika MAC address tersebut terdaftar sebagai anggota VLAN 30 (misalnya, untuk tamu), switch secara otomatis menempatkan port tersebut di VLAN 30.
Perbandingan Singkat:
| Fitur | VLAN Statis | VLAN Dinamis |
|---|---|---|
| Konfigurasi | Manual pada port switch | Otomatis oleh perangkat lunak/protokol |
| Keanggotaan | Berdasarkan port fisik | Berdasarkan MAC address, protokol, atau autentikasi |
| Fleksibilitas | Rendah | Tinggi |
| Kompleksitas | Sederhana | Lebih kompleks |
| Skalabilitas | Cocok untuk jaringan kecil hingga menengah | Cocok untuk jaringan besar dan dinamis |
Contoh Konfigurasi Sederhana (Konsep):
Misalkan kita memiliki sebuah switch dan ingin membuat dua VLAN:
- VLAN 10 (Departemen Pemasaran)
- VLAN 20 (Departemen Keuangan)
Kita akan mengkonfigurasi port switch sebagai berikut:
- Port 1-5: VLAN 10
- Port 6-10: VLAN 20
Dengan konfigurasi ini, perangkat yang terhubung ke port 1-5 hanya dapat berkomunikasi satu sama lain, dan perangkat yang terhubung ke port 6-10 juga hanya dapat berkomunikasi satu sama lain. Kedua kelompok ini terisolasi secara logis meskipun terhubung ke switch yang sama.
